HSG工程用液压缸

 1、型号说明

    HSG L01-100750E-1 121-1000×1 3 7 7

    (1)  (2)(3)    (4)  (5)  (6)(7)(8)(9)  (1 0)(1 1)

    (1)双作用单活塞杆式液压缸；(2)缸筒与前端盖连接型式；L（外螺纹）、K（内卡环）、F（法兰）；(3)设计序号：01；(4)缸径／杆径：40-320mm共1 6种规格；(5)压力级代号：E(16MPa)；(6)安装方式：①（单耳环（带轴套））、②（单耳环（带关节轴承））、③（中间耳轴（用于缸径≥80mm））、④（前端法兰（用于缸径≥80mm））、⑤(中间法兰(用于缸径≥80mm))；(7)活塞杆端连接方式：①（杆端外螺纹）、②（杆端内螺纹）、③（杆端外螺纹带单耳环（带轴套））、④（杆端内螺纹带单耳环（带轴套））、⑤（杆端外螺纹带单耳环（带关节轴承））、⑥（杆端内螺纹带单耳环（带关节轴承）⑦（杆端为整体式单耳环（带轴套））、⑧（杆端为整体式单耳环（带关节轴承））、⑨，（杆端为光杆（带销孔）：(8)缓冲装置部位：①（不带缓冲）、②（两端带缓冲）、③（无杆侧带缓冲）、④（有杆侧带缓冲）；(9)进、出油口连接方式：①（内螺纹）②（法兰）；(10)衍程(mm)；(11)安装距。

2、结构图

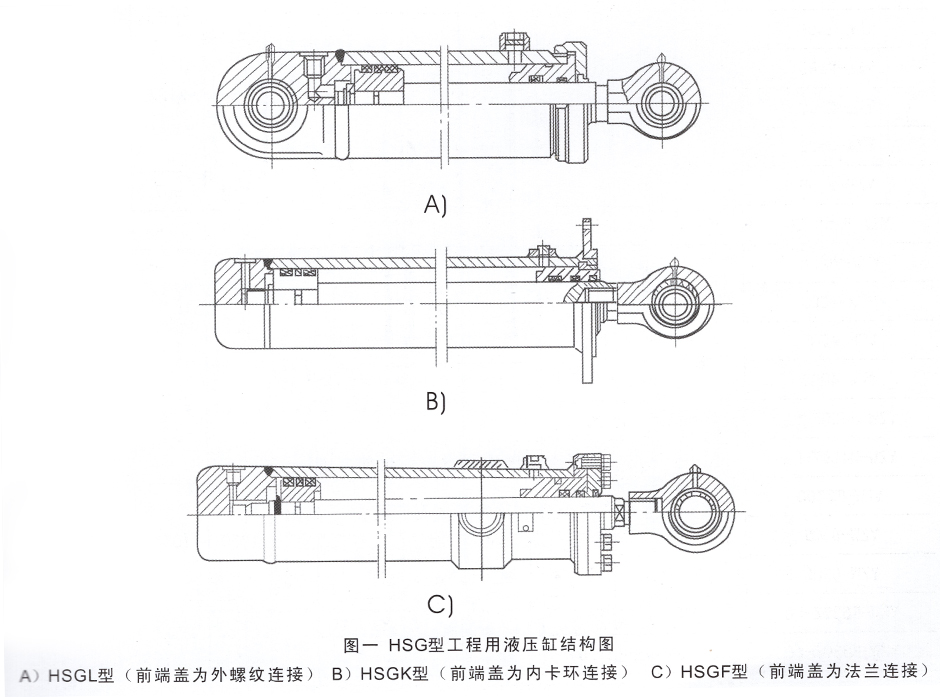

　　结构图见图一。

3、外形安装连接尺寸

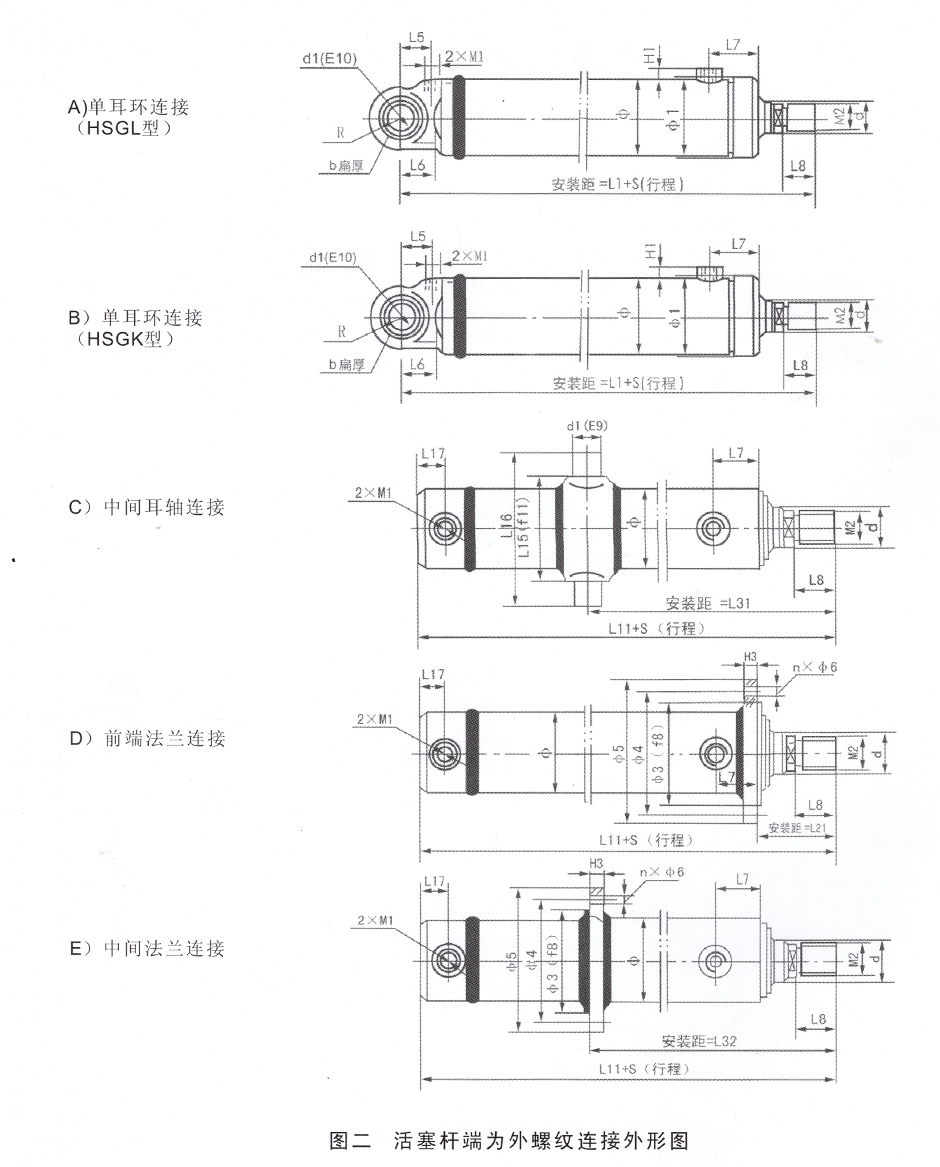

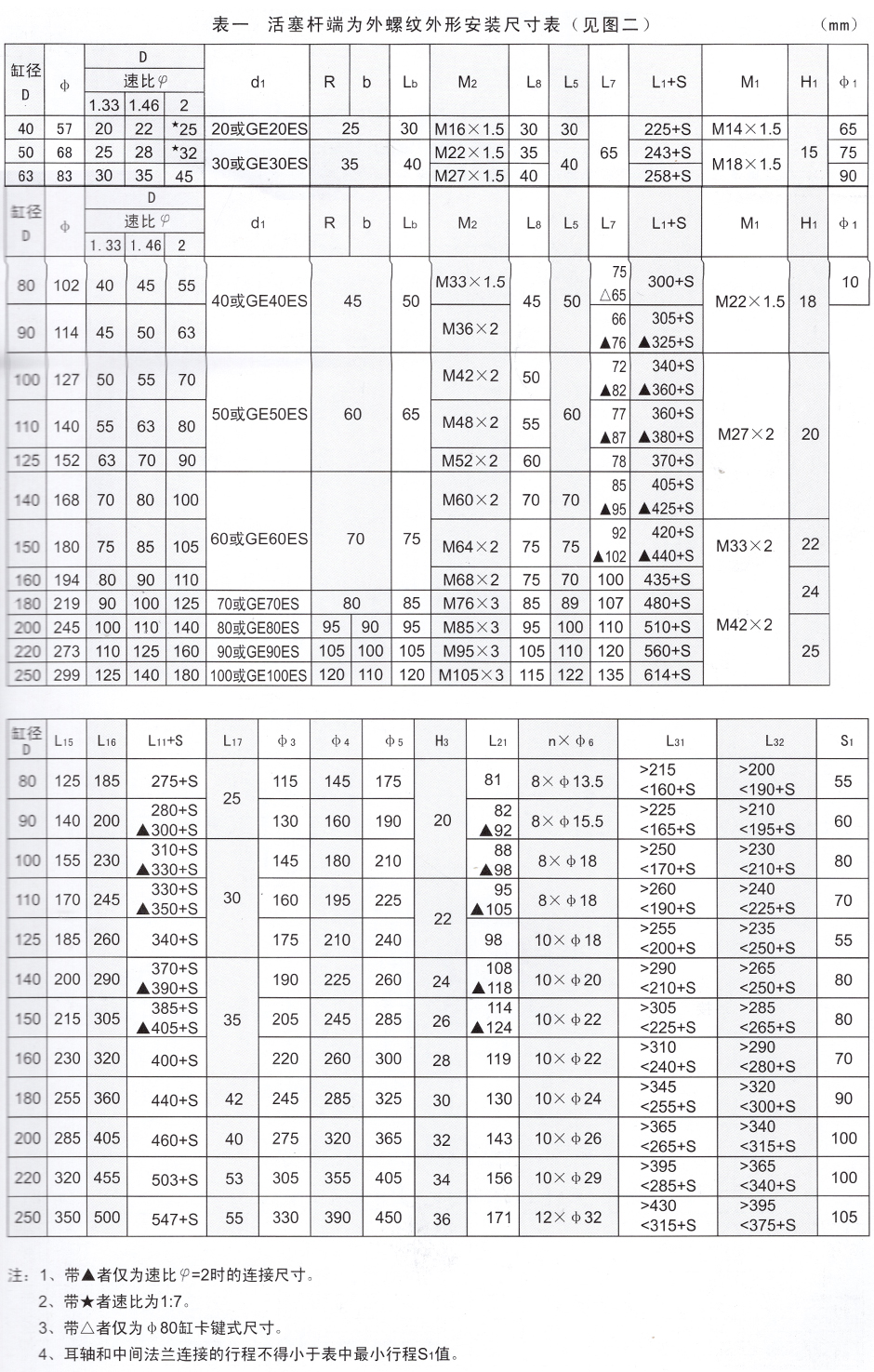

　　１，活塞杆端为外螺纹连接，其外形和安装尺寸见图二和表一。

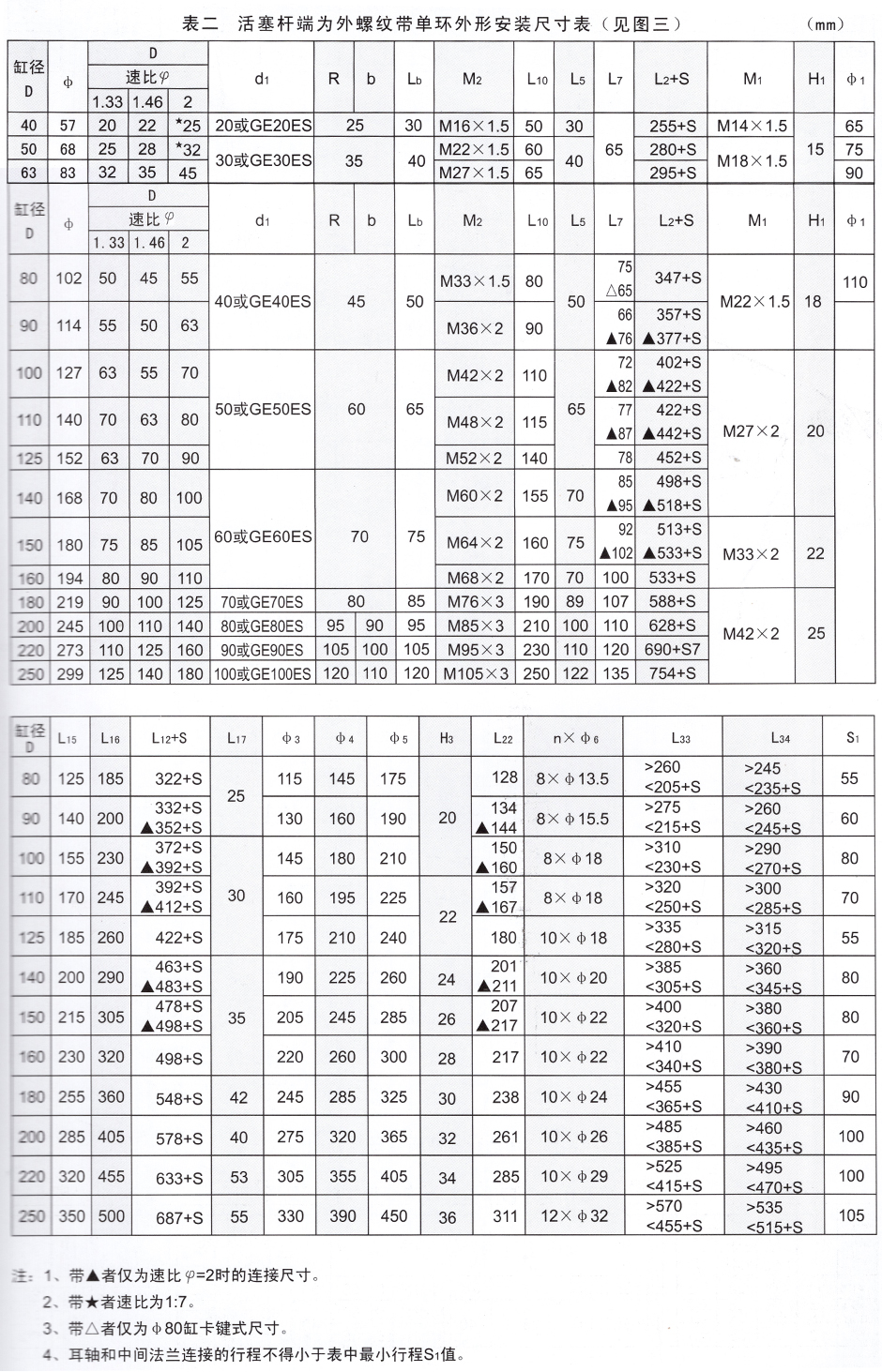

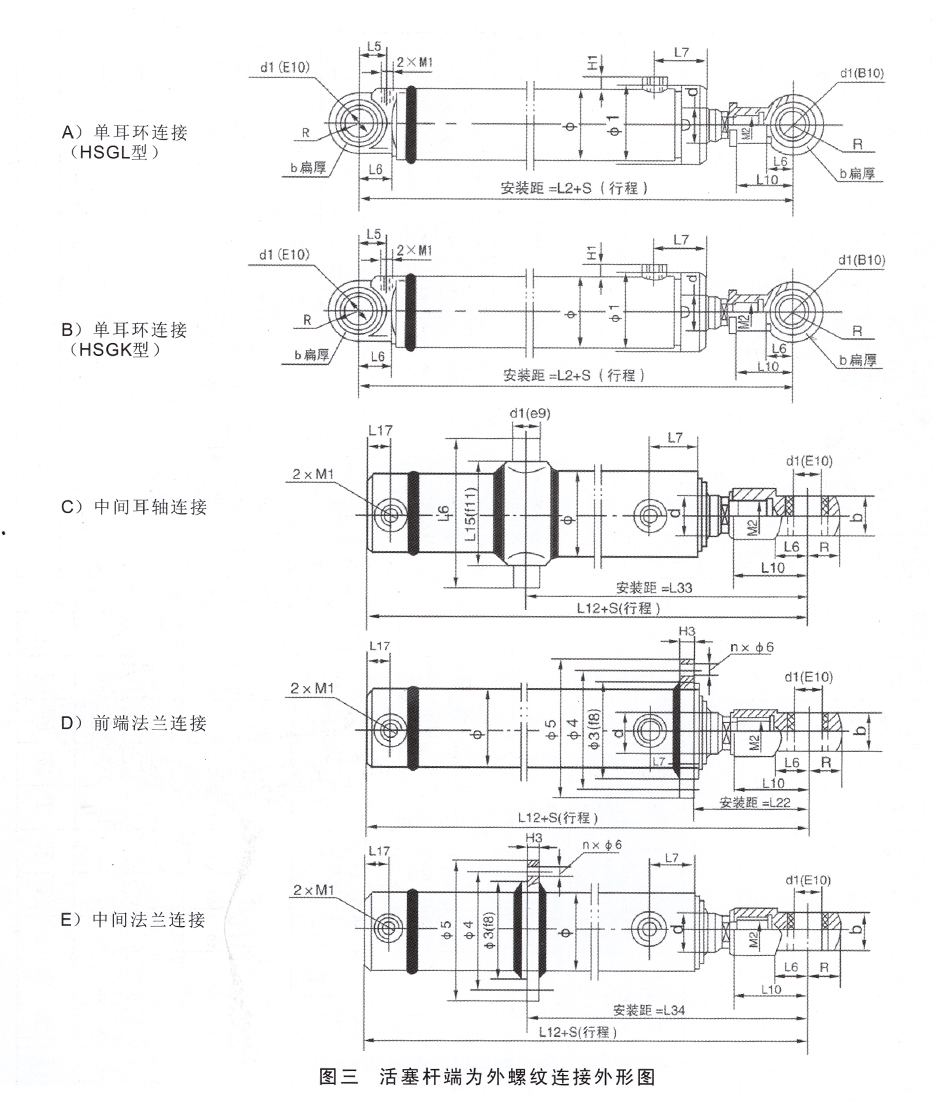

　　２，活塞杆端为外螺纹带单耳环连接，其外形和安装尺寸见图三和表二

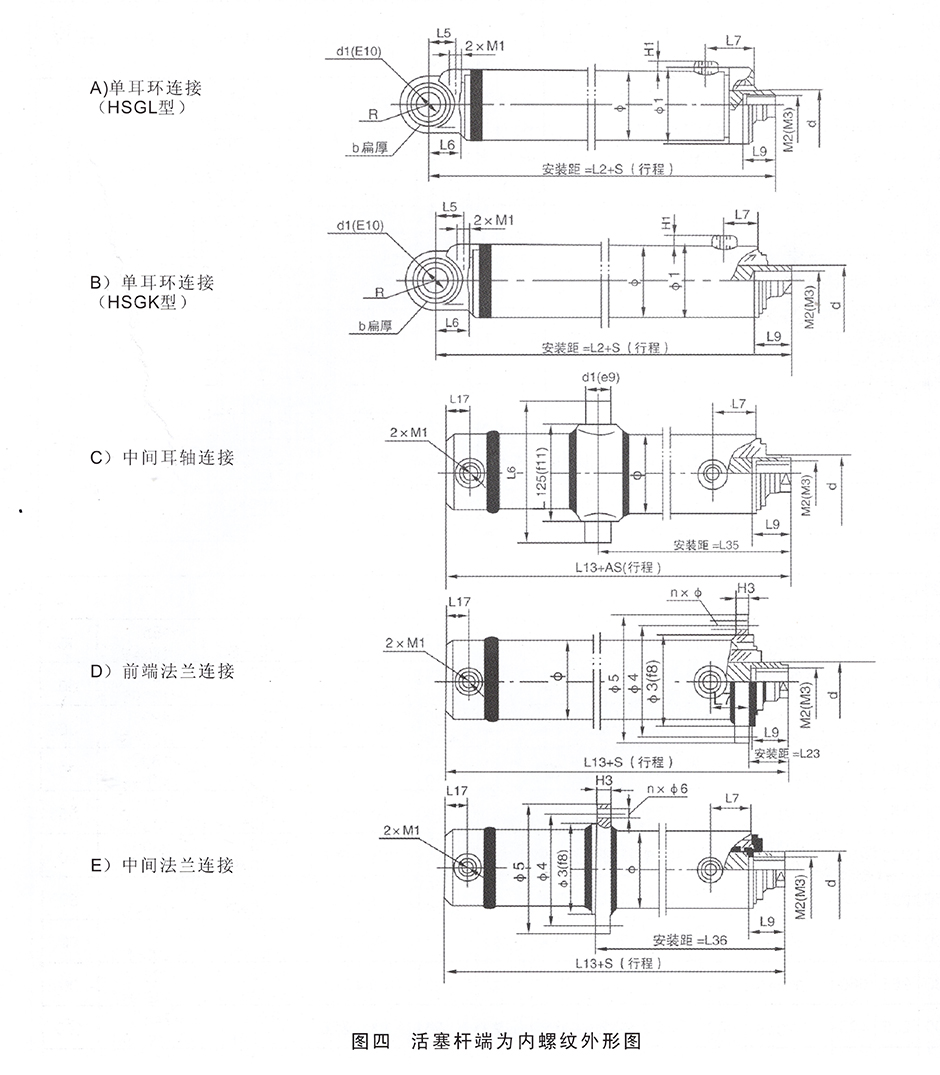

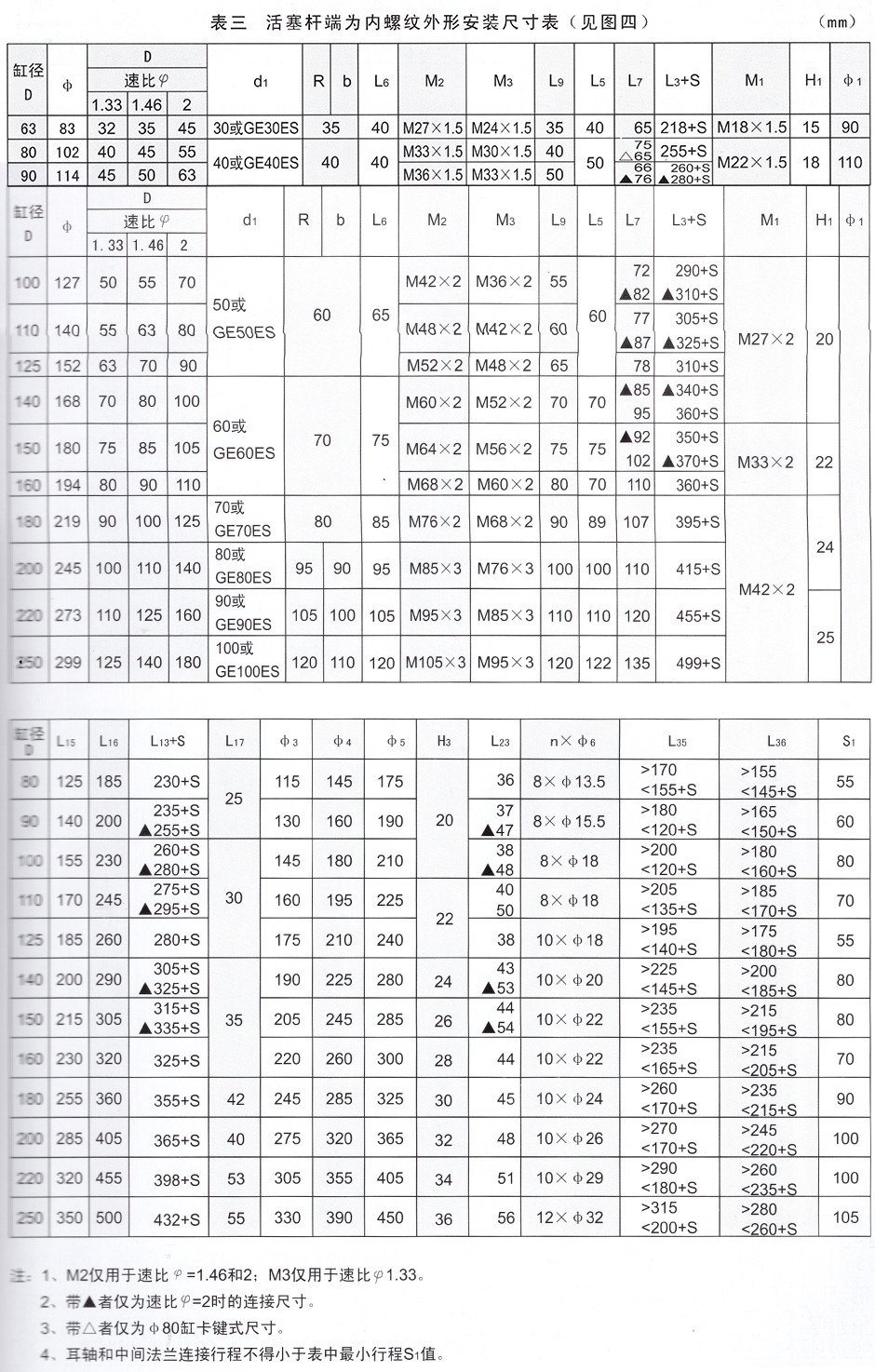

　　３，活塞杆端为内螺纹连接，其外形和安装尺寸见图四和表三。

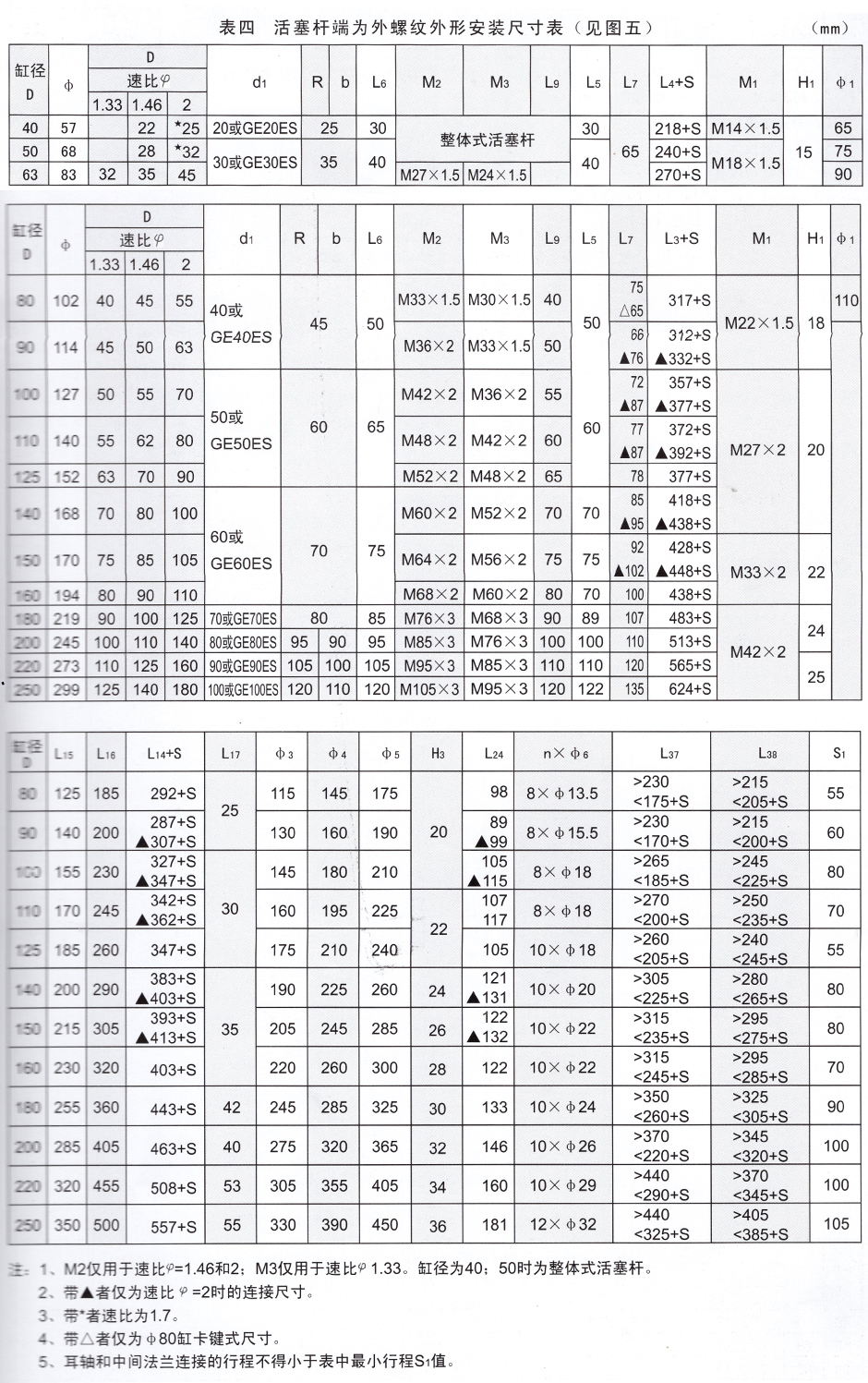

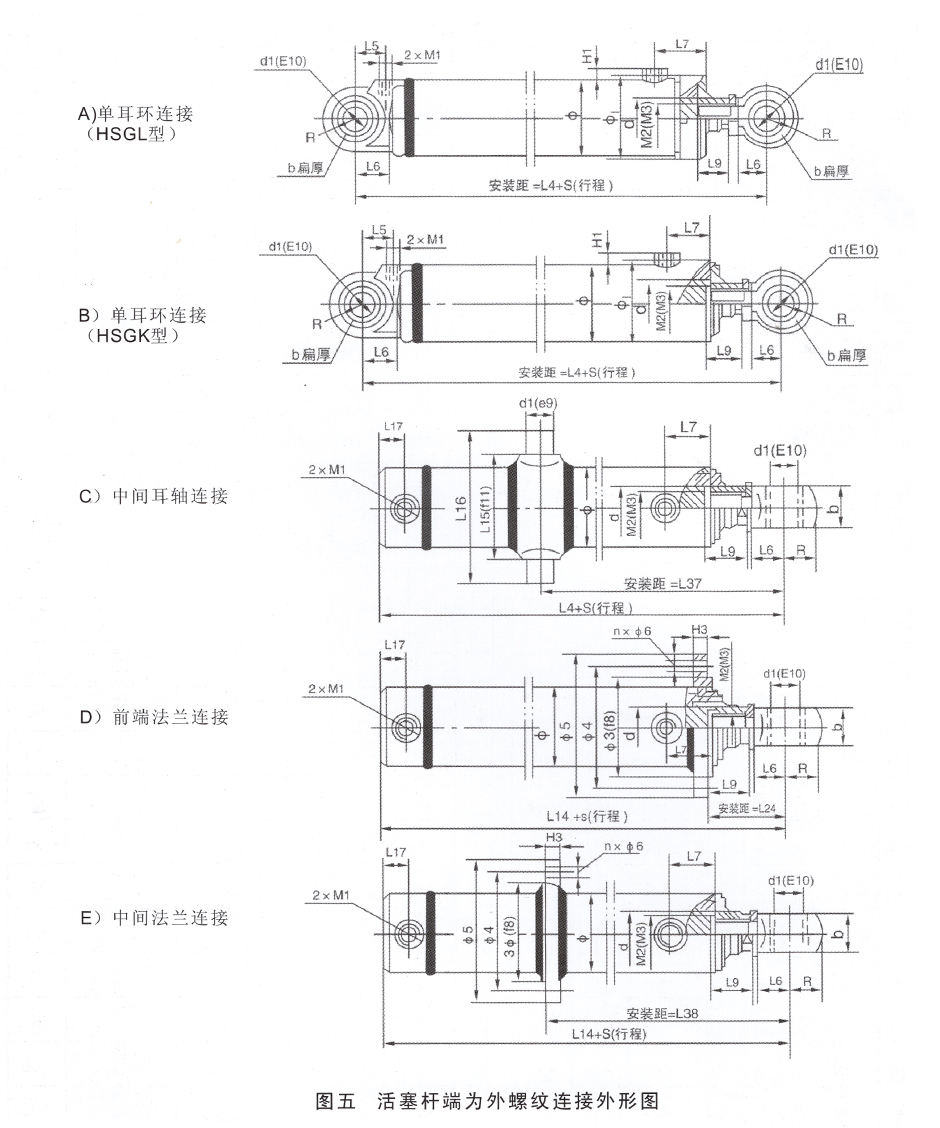

　　４，活塞杆端为内螺纹带单耳环连接，其外形和安装尺寸见图五和表四。
